Individuelle Aufbaueinheiten/Spannvorrichtungen
Komplettlösungen-Spanneinheiten vom Maschinentisch aufbauend.
Maßgeschneiderte Bausteine für Ihr Produktionssystem. |
LKW-Kurbelwellen- Spannvorrichtung
mit einseitigem Verstellschlitten für die unterschiedlichsten
Kurbelwellenlängen. |
![LKW-Kurbelwellen-Spannvorrichtung](../bilder/lkw-kurbelwelle1.jpg) |
Mehrfachzentrier- Spannvorrichtung für Nockenwellen
z.B. Mittenabstand 130 mm, Spanndurchmesser 28 mm, Längsausrichtung Reihenpositionsabfrage, zentraler Schmieranschluss |
![Mehrfachzentrier-Spannvorrichtung für Nockenwellen](../bilder/zentrier-nockenwelle.jpg) |

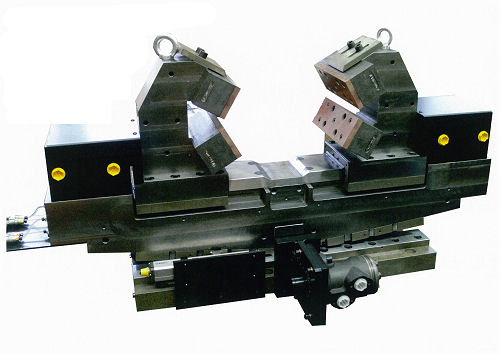

Hydraulischer Zentrierspanner mit Höhenverstellung über Hydromotor
Es werden Schleudergussrohre aus Edelstahl bearbeitet. Die Höhenverstellung wird zum Ausgleich der unterschiedlichen Wandstärken verwendet. |
Spanndurchmesser 50-320mm
Spannhub 2x 80mm
Spannkraft 45kN bei 100bar |
Hydraulischer Zentrierspanner für Tieflochbohrmaschine mit drehendem Werkstück nach Kundenwunsch lackiert.
Durchmesser von 70-300mm
Spannkraft 40kN bei 140bar
Spannhub 2x 100mm
Positionskontrolle für offen und gespannt Meldung |
|
3-Punkt-Zentrierspanner für Rohramaturen
Bögen und Anschlußstücke, manueller Spannvorgang, alternativ hydraulischer
Spannvorgang |
![3-Punkt-Zentrierspanner](../bilder/3punkt-zentrierspanner.jpg) |

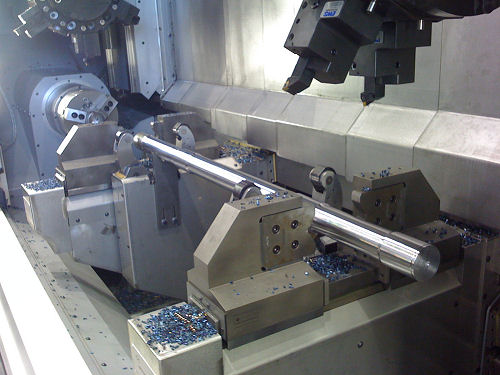

Dreh- Fräszentrum zur Komplettbearbeitung von Wellen. Die Welle wird zuerst zentrisch gespannt und an den Enden plangefräst und zentriert. Danach wird mittels Stirnmitnehmer, Reitstockspitze und Lünetten die Welle gedreht |
|

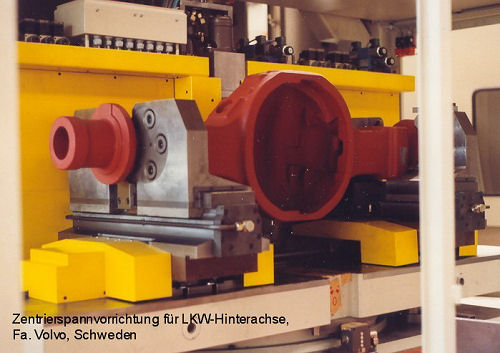

Zentrierspannvorrichtung für LKW-Hinterachse mit hydraulisch betätigten Ausrichtelementen und zusätzlich zentrischer axialer Verstellung für unterschiedliche Achslängen |
|
Drehbare Mehrfach- Spannvorrichtung
Vorrichtungen werden individuell in der Mitte aufgebaut, Formbacken werden auf Spannschlitten links und rechts aufgesetzt, Winkelposition erfolgt über Teilapparat |
![Mehrfach-Spannvorrichtung drehbar](../bilder/dreh-mehrfach-spannvorrichtung.jpg) |
